GPS-DSP-PRO增强版

GPS Signal Transponder
GPS-DSP-PRO 产品说明书
◆产品概述
GPS-DSP-RO 卫星信号转发器是本公司最新升级产品！针对不同行业用户,在 GPS/BD 产品生产、测试或日常
使用时,面临室内信号弱、覆盖面积小而专门设计开发的一款低成本高增益的 GPS/BD 信号转发系统。其可由
室外接收天线快速锁定 GPS/BD 等卫星信号，经同轴电缆将卫星射频信号从室外导入室内，通过 GPS/BD 主
机完成信号放大、滤波及信号分配后,再经室内发射天线将 GPS/BD 信号覆盖到室内或其它收不到卫星信号的
场所；让您在室内即可完成 GPS/BD 等卫星信号测试及应用等各项工作。
本机最大特色优势：开机后卫星信号覆盖效果一目了然；有效卫星数量及信号强度所见即所得！
◆卓越性能
1、本产品自带高清彩色液晶屏，室内卫星数量及信号灵敏度直观醒目，随时监控 GPS/BD 卫星信号覆盖效果！
2、产品体积小,自带固定孔位,便于安装；即买即用,自己动手即可随意装好,节省时间和工程费用.
3、具有市面同类高端 GPS/BD 信号转发设备的全部基本功能；室内 GPS/BD 产品接收的卫星数量多、信号灵
敏度高,效果极其明显!
4、GPS/BD 信号覆盖面积大,水平覆盖角度为 360°.
5、产品扩展性能强大:根据用户需要,我们可以工厂价格提供 GPS/BD 信号强度调节; GPS/BD 天线防雷;室内
输出信号增加等配套服务!
◆技术参数:
工作频率：Beidou B1:1561MHz，GPS L1：1575.42MHz
主机增益：48+2dB
端口驻波：＜1.5
接收天线增益：40+2dB
主机接口形式：SMA-F
室内天线接口形式：SMA-M
室外天线接口形式：TNC-F
电源适配器：输入：AC110-220V，输出：5VDC/1A
信号覆盖半径：8-15 米
发射天线水平覆盖角度：360°
工作温度：-40～+85°C
尺寸（mm）：165*88*40
重量（g）：300
◆应用场所:
1．GPS/BD 接收机产品的测试：工厂生产线（智能手机，车载导航系统，掌上电脑，平板电脑，电子狗，卫星
定位跟踪设备等），GPS/BD 实验室，科研院校，需要对 GPS/BD 产品进行测试，产品性能验证等应用环境
2．GPS/BD 信号室内引入覆盖：需要实现 GPS/BD 信号的室内覆盖的各种场合：航空制造，航空维修，科研实验室，地下停车场，GPS/BD 卖场，室内演示厅等。

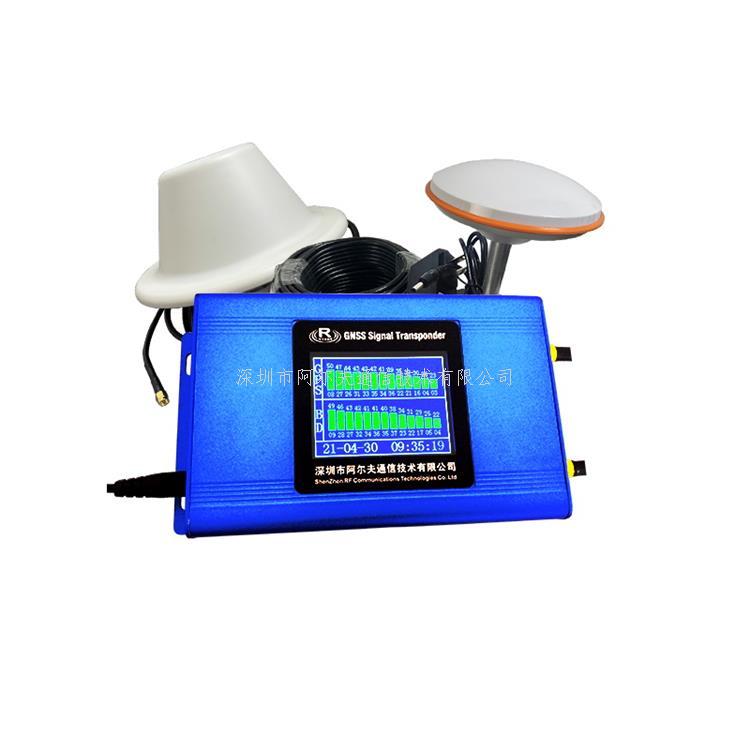

◆产品配置清单:
A：标配 25 米/5 米同轴电缆各 1 条，一进一出；需要延长线可以另行单独购买；
B: GPS/BD 接收天线,室内发射天线各 1 套；
C：220V 转 5V 电源适配器 1 只；
D：GPS/BD 放大器主机 1 台；
◆供电方式：
A：转发设备 AC 220V/50Hz 转换成 DC 5V。
B：在线放大器与室外天线由转发器供电
