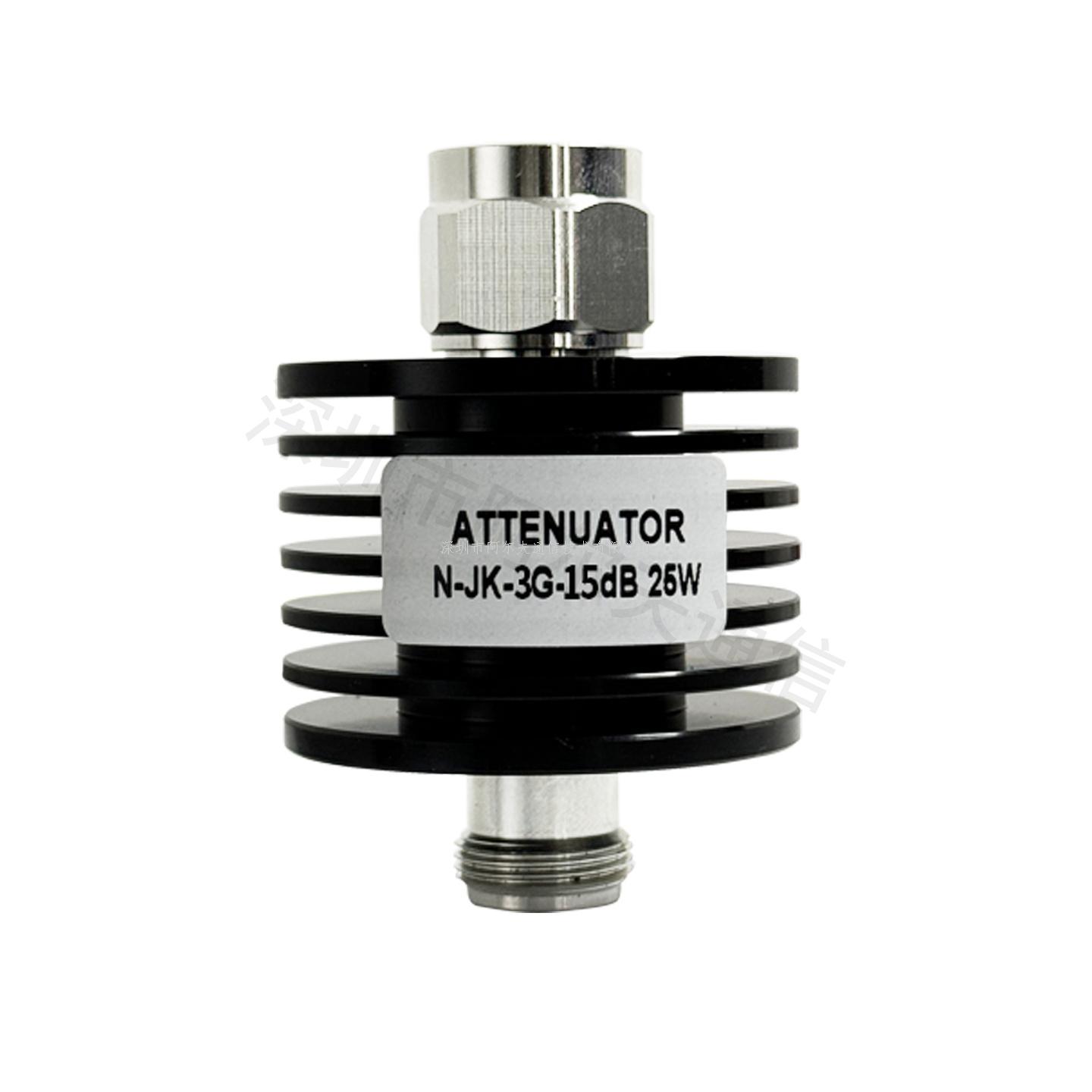

DC-3GHz 25W N 型固定衰减器

DC-3GHz 25W N 型固定衰减器技术规格书
1. 特点：N 型系列同轴固定衰减器可以定量吸收传输线中的能量，扩展功率量程，控制功率电平，
可用于各种测试、终端匹配、射频系统信号电平的调整，如功放的测试调节、功分耦合端口匹配等。
2. 应用范围：其广泛应用于无线通信系统、雷达系统、航空航天设备、医疗设备、移动通信、卫星
通信等领域，具有工作频带宽、低驻波、高精度、高功率、抗脉冲、抗烧毁等特点。
3. 安装：安装时应避免直接雨淋，散热片应垂直方向安装且周围应留有足够通风空间以利散热。
4、产品型号：
5、产品名称：DC-3GHz 25W N 型固定衰减器
6、技术指标：
频率范围 Frequency Range DC-3GHz
衰减值 Attenuation Values 3/5/6/10/15/20/30dB
衰减精度 Attenuation Accuracy
 0-10dB： ±0.6dB Max
 11-20dB：±0.7dB Max
 21-30dB：±0.8dB Max
驻波比 VSWR 1.20 Max
功率容量 Power Capability 25W
阻抗 Impedance 50Ω
工作温度 Operating Temperature -55 ～ +125°C
接头类型 Connector
 输入 Input N Type male
 输出 Output N Type female
外型尺寸 External Dimension Ø45*65mm
重量 Weight 130g
