9K-8GHz 90dB 程控可调衰减器技术规格书
1、概述：
衰减器是射频通信领域常用的微波器件，主要用于通信系统中调节射频信号功率大小。本产品
采用数字程控技术，调节 9K-8GHz 带宽内的射频信号功率电平，由于带显示屏显示，一般作为
测试工具器件，单独使用。其调节信号大小的方式有两种，第一种是通过产品面板按键操作并
配合彩色显示屏读值调节，步进为 0.25/1dB/10dB 可选，操作简便直观；第二种方式通过 USB
或串口连接至上位机，安装程序可实现远程调节，上位机界面有步进/快捷数字键和直接输入衰
减值可供操作。本产品提供多种方式连接上位机，可通过 USB/TTL/RS232/RS485 进行连接。
2、应用场景：
可应用于移动通信系统、无线通信系统、雷达、卫星通信系统、物联网、测试测量或射频通信
工程应用等领域的信号电平调节。
3、特点：
1>. 工作频率宽，可用于 9K-8000MHz 频宽内的所有频段。
2>. 衰减范围大，最大衰减值可达 95.25dB。
3>. 一机两用，即可单独调节射频信号电平，也可远程上位机控制调节。
4>. 隔离度高、切换速度快、线性度高、性能稳定。
5>. 手动调节操作简单直观，只需上电后按压按键即可调节信号电平，显示屏显示当前衰减值。
6>. 程序控制接口丰富，可使用 USB/TTL/RS232/RS485 连接上位机实现远程控制。
7>. 供电可使用 Type-C 接口供电，也可使用 2.54mm 4PIN 端子的+5V 供电。
8>. 多种步进值，手动调节步进 0.25/1/10dB 可选，上位机控制步进 0.25/0.5/1/2/4/8dB 可选。
9>. 体积小巧，方便携带，可使用移动电源供电，在任何场合都能随时使用。
10>. 全铝合金外壳，屏蔽性能好。

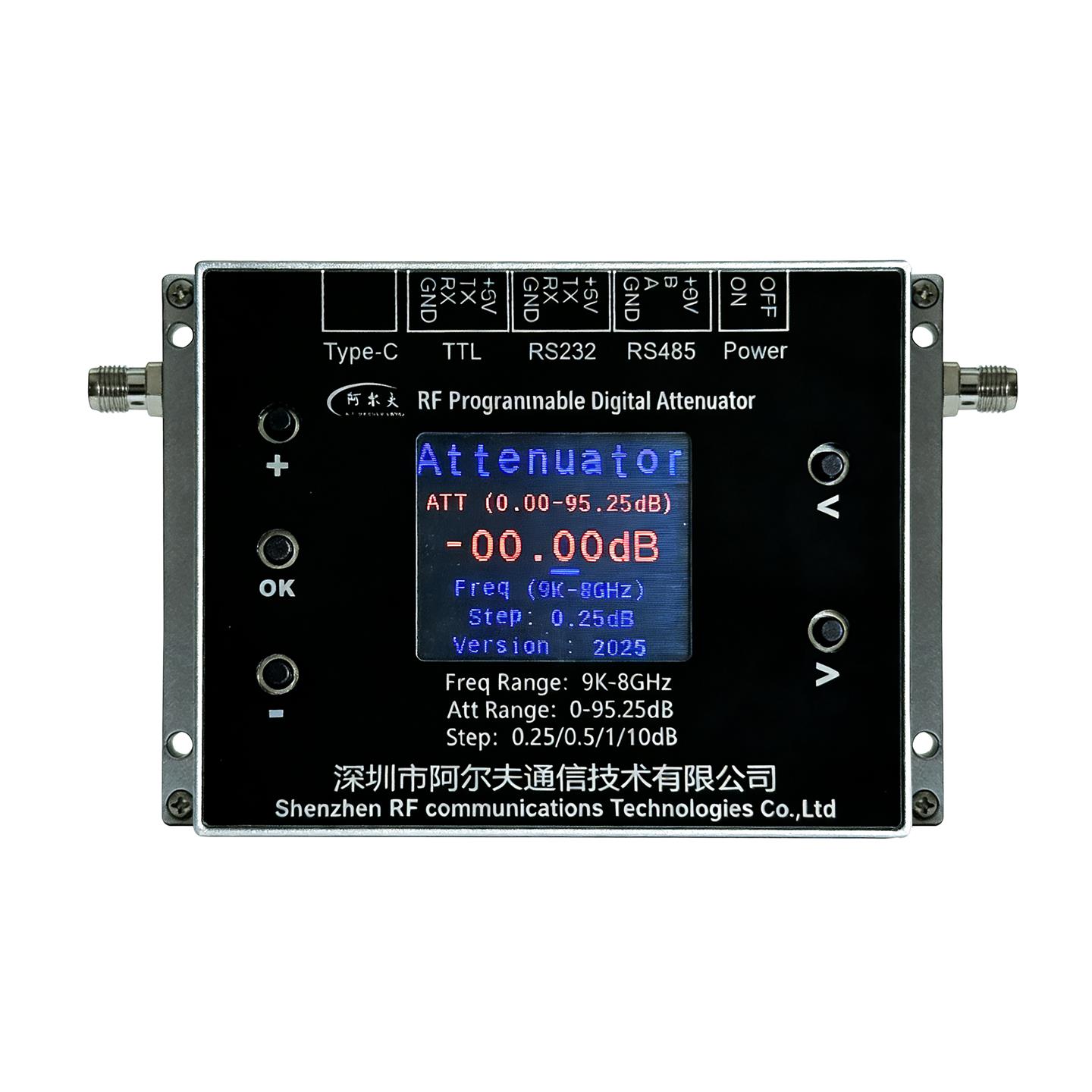

5、产品名称：9K-8GHz 0-90dB 程控可调衰减器
6、技术指标：
频率范围 Frequency Range 9K-8GHz
插损 Insertion Loss
Typ：5.8dB，Max：6.5dB @9K-4GHz
Typ：7.8dB，Max：8.7dB @4-6GHz
Typ：8.7dB，Max：9.7dB @6-8GHz
衰减范围 Attenuation Range 0-95.25dB
步进 Step 0.25/0.5/1/10dB 可选
衰减精度 Attenuation Accuracy
±(0.25+4% x ATT) dB @9K-5GHz
±(0.5+5% x ATT) dB @5-8GHz
驻波 VSWR Typ：1.60，Max：1.70 @3.5M-8GHz
供电电压 Power supply +5VDC
供电接口 Power Connector Type-C
通信接口 Communication Interface Type-C/2.54mm 4P 端子
通信方式 Communication Mode USB/TTL/RS232/RS485
射频信号接口 RF Signal Connector SMA Type-Female
功率容量 Power Capability +30dBm/1W max
工作温度 Operating Temperature -20～+60°C
外型尺寸(不含接头)External Dimension 99×69×25.5mm
重量 Weight 220g
